微波探测器300B

300B型微波发射机/接收机(T/R)链路使用当今最先进的技术，可提供无与伦比的探测能力，并且安装和校准非常简单方便。发射机采用砷化镓场效应晶体管（GaAsFET）技术，只需要20mA（12VDC工作时）电流即可工作，电力供应可由控制面板或者其它位置的通用供电设备提供。

每个300B型产品提供3个防护天线图单元，保证现场应用时可以选择最佳的覆盖方向图。因此，任何一个300B型产品均可应用到T/R链路，无论是近程、中程还是远程应用。

300B型产品配备有通用安装支架，可安装到各种各样的立柱和墙结构上。内置的校准电压测试点，可与标准的万用表兼容，同时，产品还配备有四个发光二极管指示灯，无需专用测试设备即可实现快速调试和现场排除故障。

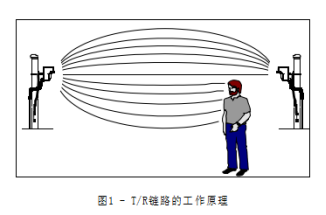

每个300B型产品由一个300BT型发射机和一个300BR型接收机组成，发射机和接收机均配备有通用安装支架。 发射机向接收机辐射X波段幅度调制电磁能量，在接收机端对发射机辐射的电磁能量进行检测。 当闯入者接近波束时，接收到的能量将随之变化，导致继电器切断电源，并同时报警。

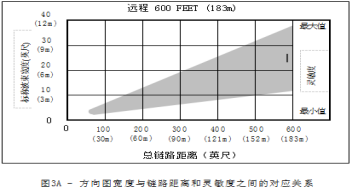

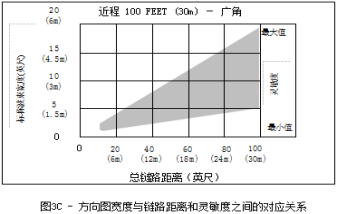

离水平地面2.5英尺（0.76米）。当发射机至接收机之间距离设置为最大值，并且接收机的“灵敏度”设置为最大值时，设备的防护距离将达到最大值。图3A、B和C说明了方向图宽度与发射机至接收机距离和每个方向图单元灵敏度设置之间的对应关系。实际的方向图将随现场地形和表面状况略有变化。一般来说，较低的安装高度或者粗糙表面将稍增加方向图宽度。

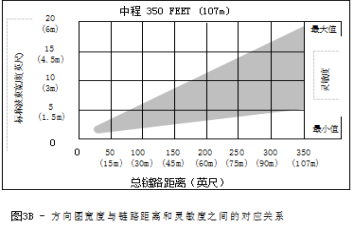

例如，如果链路总距离为175英尺（53米），安装的天线方向图单元为中程天线图单元，并且灵敏度调节设置为中点。图3B中，探测方向图宽度为6英尺（1.8米）。

射频组件由一个GaAs FET振荡器（用于产生X波段微波能量）和抛物面天线系统组成，其中抛物面天线系统具有可互换防护天线图单元。发射机电路板由稳压器和调制器电路组成，用以驱动微波振荡器。调制频率可从发射机电路板的四个通道（A、B、C和D通道）任选其一。

在发射机电路板上提供有一个“TEST”终端。当使用10.5至14.0 V直流电压时，发射机将关闭电源，接收机将产生测试告警。如果发射机电路板上的电源开/关发光二极管为红色，则说明设备已经加电。

 接收机

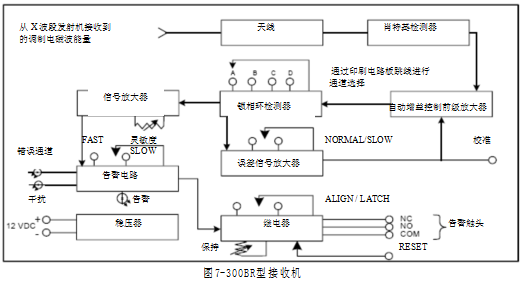

300BR型接收机包含三个主要组件 - 射频组件、解调器电路板和电源板，其框图如图7所示。射频组件由抛物面天线系统（与发射机的天线相同）和一个肖特基二极管检测器组成，其中抛物面天线系统具有可互换防护方向图单元。检测器将发射机发射的已调制X波段电磁波能量转换为音频信号，之后交由解调器电路处理。

接收到的音频信号通过一个自动增益控制(AGC)前置放大器进行放大，无论发射机与接收机之间的距离（两者之间的距离必须在图2中所示的最大距离范围内）如何，均可保证前置放大器输出保持在一个恒定水平。前置放大器输出随后送至锁相环（PLL）探测器，该探测器被用作某个调制频率的窄带带通滤波器。接收信道通过PCB跳线进行调整，使之可以与发射机的调制频率匹配，同时抑制杂散信号和其它发射机发射的信号。

在正常情况下，锁相环探测器输出通过缓动AGC环路将电压电平保持为一个恒定值。目标移动进入微波波束将造成信号强度的快速变化，该信号强度不受AGC环路的影响，将导致锁相环探测器输出中出现交流信号。信号经放大、滤波，并与报警阈值电压的上限值和下限值进行比较。

一旦信号电平超过阈值，设备将产生报警。信号放大器的增益可通过电路板上的“灵敏度”电位计进行调整，从而修正图2和图3中的防护方向图。影响300B型产品对移动目标响应的信号带宽可通过PCB跳线设置为“Fast”或者“Slow”。

报警继电器电路在出厂时设置为大约2秒钟后自动复位，但保持时间可通过电源板上的电位计进行调整，调整范围为0.5秒至60秒。将PCB跳线从“Normal”调整为“Latch”可能使自动复位失败。在这种情况下，设备将产生报警，并且继电器将一直锁存在报警位置，直到使用5-15V的脉冲将复位终端复位为止。

300BR型接收机具有多种校准和故障排除功能。校准电压测试点提供的直流电压值与接收到的信号强度成正比，此电压可通过普通的万用表进行测量。入侵发生时，红色“报警”发光二极管将发光。当发射机和接收机设置为不同调制信道时，红色的“错误信道”发光二极管将发光。当第二个发射机与第一个发射机的调制信道被设置为同一个调制信道时，红色的“干扰”发光二极管将发光。“干扰”指示可能导致设备报警。
